Conectando motores ao Arduino usando o L293D

IFBA SAJ5 de agosto de 2025About 5 minaulaprática

Conectando motores ao Arduino usando o L293D

[1]

Agora é hora de conectar o driver do motor L293D a um Arduino e controlar alguns motores!

Começaremos conectando a energia aos motores. Neste experimento, estamos usando motores TT, comumente usados em robôs com tração em duas rodas. Esses motores geralmente funcionam bem com tensões entre 3 V e 6 V. Como usaremos uma fonte de alimentação externa de 5 V para nossos motores, precisamos conectar esses 5 V ao pino VS (VCC2) do L293D.

Em seguida, precisamos alimentar o circuito lógico dentro do L293D. Para isso, conectaremos o pino VSS (VCC1) ao pino de saída de 5 V do Arduino.

Além disso, é muito importante garantir que tudo compartilhe um aterramento comum; isso significa conectar um pino de aterramento do seu Arduino a uma conexão de aterramento na fonte de alimentação do seu motor externo e também conectar o pino GND do L293D ao aterramento do Arduino.

Uma vez feitas as conexões de energia, podemos conectar os pinos de controle. O L293D possui dois pinos de habilitação (ENA e ENB) e quatro pinos de entrada (IN1, IN2, IN3 e IN4). Conectaremos ENA ao pino 9 do Arduino, IN1 ao pino 8, IN2 ao pino 7, IN3 ao pino 5, IN4 ao pino 4 e ENB ao pino 3.

Tips

Vale a pena notar que os pinos 9 e 3 no Arduino são habilitados para PWM, o que significa que podemos usá-los mais tarde para controlar a velocidade dos motores usando PWM.

Por fim, conectaremos nossos motores. Pegue um motor e conecte seus dois fios aos pinos OUT1 e OUT2 do L293D. Em seguida, conecte o segundo motor aos pinos OUT3 e OUT4. Não se preocupe muito com qual fio vai para qual pino de saída do motor; você pode trocá-los se o motor girar na direção oposta à esperada, pois não existe uma maneira única "certa" ou "errada" de conectá-los.

Aqui está uma tabela de referência rápida para as conexões dos pinos:

Conexões do L293D com o Arduino
Pino L293DConexão Arduino
GNDGND
ENA9
IN18
IN27
IN35
IN44
ENB3

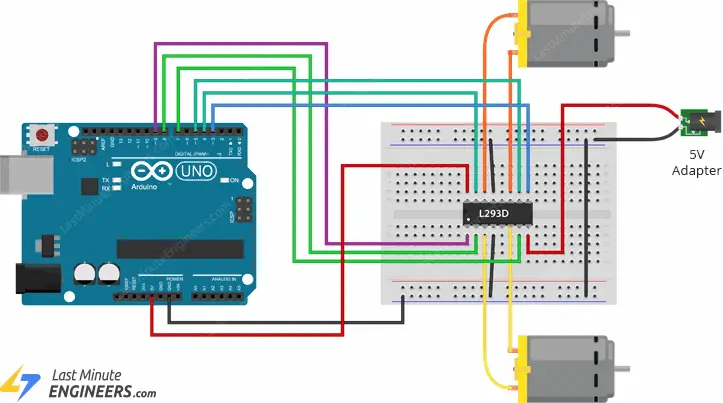

A imagem abaixo mostra o diagrama de fiação completo para esta configuração.

Conexão do CI do driver do motor L293D com motores DC Arduino
Conexão do CI do driver do motor L293D com motores DC Arduino

Código de exemplo do Arduino

Aqui está um esboço simples do Arduino que mostra como controlar a direção e a velocidade de dois motores CC usando o driver de motor L293D e um Arduino. Você não precisa de nenhuma biblioteca especial para este esboço; ele usa apenas as funções básicas integradas do IDE do Arduino.

Este exemplo é uma ótima maneira de adquirir experiência prática com o L293D para controlar a velocidade e a direção de motores. Depois de entender isso, você poderá construir facilmente sistemas de controle de motores mais complexos, como os usados em robôs básicos ou carros de controle remoto.

// Motor A connections
int enA = 9;
int in1 = 8;
int in2 = 7;
// Motor B connections
int enB = 3;
int in3 = 5;
int in4 = 4;

void setup() {
  // Set all the motor control pins to outputs
  pinMode(enA, OUTPUT);
  pinMode(enB, OUTPUT);
  pinMode(in1, OUTPUT);
  pinMode(in2, OUTPUT);
  pinMode(in3, OUTPUT);
  pinMode(in4, OUTPUT);

  // Turn off motors - Initial state
  digitalWrite(in1, LOW);
  digitalWrite(in2, LOW);
  digitalWrite(in3, LOW);
  digitalWrite(in4, LOW);
}

void loop() {
  directionControl();
  delay(1000);
  speedControl();
  delay(1000);
}

// This function lets you control spinning direction of motors
void directionControl() {
  // Set motors to maximum speed
  digitalWrite(enA, HIGH);
  digitalWrite(enB, HIGH);

  // Turn on motor A & B
  digitalWrite(in1, HIGH);
  digitalWrite(in2, LOW);
  digitalWrite(in3, HIGH);
  digitalWrite(in4, LOW);
  delay(2000);

  // Now change motor directions
  digitalWrite(in1, LOW);
  digitalWrite(in2, HIGH);
  digitalWrite(in3, LOW);
  digitalWrite(in4, HIGH);
  delay(2000);

  // Turn off motors
  digitalWrite(in1, LOW);
  digitalWrite(in2, LOW);
  digitalWrite(in3, LOW);
  digitalWrite(in4, LOW);
}

// This function lets you control speed of the motors
void speedControl() {
  // Turn on motors
  digitalWrite(in1, LOW);
  digitalWrite(in2, HIGH);
  digitalWrite(in3, LOW);
  digitalWrite(in4, HIGH);

  // Accelerate from zero to maximum speed
  for (int i = 0; i < 256; i++) {
    analogWrite(enA, i);
    analogWrite(enB, i);
    delay(20);
  }

  // Decelerate from maximum speed to zero
  for (int i = 255; i >= 0; --i) {
    analogWrite(enA, i);
    analogWrite(enB, i);
    delay(20);
  }

  // Now turn off motors
  digitalWrite(in1, LOW);
  digitalWrite(in2, LOW);
  digitalWrite(in3, LOW);
  digitalWrite(in4, LOW);
}

Info

Ao acelerar ou desacelerar um motor CC, você pode ouvir um zumbido, especialmente em valores de PWM mais baixos. Não se preocupe — isso é completamente normal. Isso acontece porque os motores CC precisam de uma certa quantidade mínima de tensão para começar a girar e, em valores de PWM baixos, a tensão pode não ser alta o suficiente para manter o motor funcionando sem problemas.

Explicação do código

No início do esboço, definimos quais pinos do Arduino serão usados para controlar o Motor A e o Motor B. Para o Motor A, temos um pino para habilitá-lo (permitindo-nos controlar sua velocidade com PWM) e dois pinos para controle de direção. Da mesma forma, para o Motor B, temos um pino de habilitação e dois pinos de controle de direção.

// Motor A connections
int enA = 9;
int in1 = 8;
int in2 = 7;

// Motor B connections
int enB = 3;
int in3 = 5;
int in4 = 4;

Na função setup(), configuramos todos os seis pinos de controle do motor como saídas, pois estamos enviando sinais do Arduino para o L293D. Também garantimos que ambos os motores estejam desligados, configurando todos os pinos de controle de direção para LOW. Isso garante que os motores não comecem a girar repentinamente quando o Arduino for ligado.

void setup() {
  // Set all the motor control pins to outputs
  pinMode(enA, OUTPUT);
  pinMode(enB, OUTPUT);
  pinMode(in1, OUTPUT);
  pinMode(in2, OUTPUT);
  pinMode(in3, OUTPUT);
  pinMode(in4, OUTPUT);

  // Turn off motors - Initial state
  digitalWrite(in1, LOW);
  digitalWrite(in2, LOW);
  digitalWrite(in3, LOW);
  digitalWrite(in4, LOW);
}

Na função loop(), chamamos duas funções personalizadas com um intervalo de um segundo entre elas. A primeira função é directionControl(), e a segunda é speedControl().

void loop() {
  directionControl();
  delay(1000);
  speedControl();
  delay(1000);
}

Vamos analisar o que cada uma dessas funções faz.

A função directionControl() demonstra como controlar a direção de ambos os motores. Primeiro, ajustamos ambos os motores à velocidade máxima possível, configurando ambos os pinos de habilitação em nível ALTO. Em seguida, enviamos os sinais necessários aos pinos de controle de direção para fazer com que os motores A e B girem para frente. Após girarem nessa direção por dois segundos, transferimos os sinais para seus pinos de direção, o que faz com que ambos os motores invertam a direção de rotação por mais dois segundos. Por fim, paramos os motores configurando todos os pinos de controle de direção em nível BAIXO.

void directionControl() {
  // Set motors to maximum speed
  digitalWrite(enA, HIGH);
  digitalWrite(enB, HIGH);

  // Turn on motor A & B
  digitalWrite(in1, HIGH);
  digitalWrite(in2, LOW);
  digitalWrite(in3, HIGH);
  digitalWrite(in4, LOW);
  delay(2000);

  // Now change motor directions
  digitalWrite(in1, LOW);
  digitalWrite(in2, HIGH);
  digitalWrite(in3, LOW);
  digitalWrite(in4, HIGH);
  delay(2000);

  // Turn off motors
  digitalWrite(in1, LOW);
  digitalWrite(in2, LOW);
  digitalWrite(in3, LOW);
  digitalWrite(in4, LOW);
}

A função speedControl() demonstra como controlar a velocidade dos motores usando PWM. Começamos configurando os pinos de controle de direção para que ambos os motores girem na mesma direção. Em seguida, aumentamos lentamente a velocidade do motor, elevando gradualmente o valor de PWM de 0 a 255. Isso simula um efeito de aceleração. Assim que os motores atingem a velocidade máxima, invertemos o processo — diminuindo lentamente o valor de PWM de 255 para 0, o que faz com que os motores diminuam gradualmente a velocidade e parem. Por fim, paramos os motores configurando todos os pinos de controle de direção para BAIXO.

void speedControl() {
  // Turn on motors
  digitalWrite(in1, LOW);
  digitalWrite(in2, HIGH);
  digitalWrite(in3, LOW);
  digitalWrite(in4, HIGH);

  // Accelerate from zero to maximum speed
  for (int i = 0; i < 256; i++) {
    analogWrite(enA, i);
    analogWrite(enB, i);
    delay(20);
  }

  // Decelerate from maximum speed to zero
  for (int i = 255; i >= 0; --i) {
    analogWrite(enA, i);
    analogWrite(enB, i);
    delay(20);
  }

  // Now turn off motors
  digitalWrite(in1, LOW);
  digitalWrite(in2, LOW);
  digitalWrite(in3, LOW);
  digitalWrite(in4, LOW);
}

Exemplo

Referências
